ALIMENTADOR AC/DC SEMICONTROLADO 480 VCA 420 A

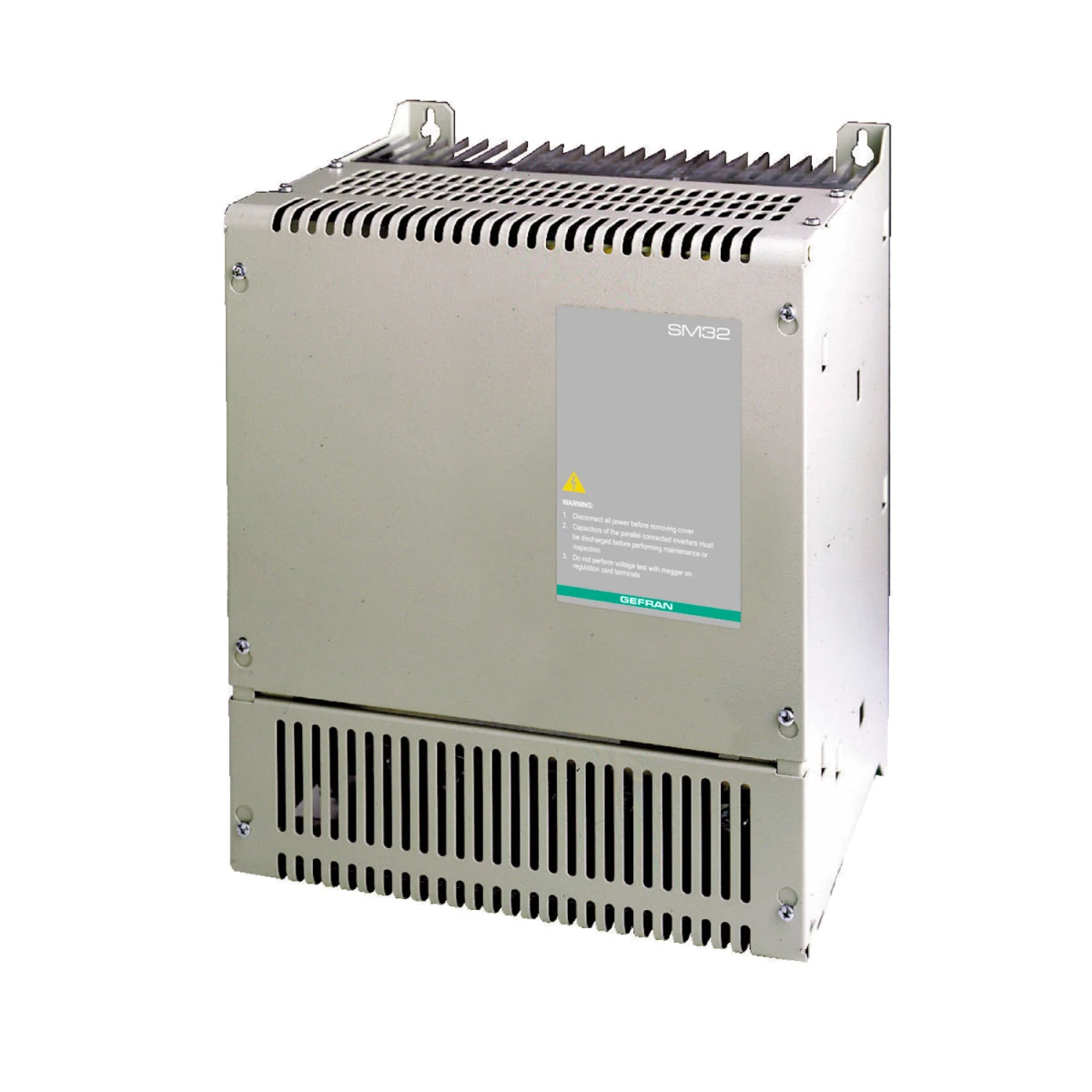

GEFRAN ALIMENTADOR AC/DC SEMICONTROLADO (PRECARGA INTERNA) -IN @ 480 VCA = 420 A
UENTE DE ALIMENTACIÓN DE RED TRIFÁSICA 400 V AC +10% -15% O 480 V +10% -15%
CORRIENTE DE ENLACE DC: 420 A
GRADO DE PROTECCIÓN: IP20 (IP00 PARA 2000 A)
EL SM32 ES ADECUADO PARA SUMINISTRAR ENERGÍA A SISTEMAS DE UNO O VARIOS INVERSORES CONECTADOS A UN ENLACE DE CC COMÚN.
SELECCIÓN DEL TIEMPO DE RETARDO AL APAGADO DE LOS TIRISTORES ANTE UN FALLO DE ALIMENTACIÓN (7 TIEMPOS, DE 1,1 A 7,7 MS ± 10%) SELECCIONABLE MEDIANTE DIP-SWITCHES.
SELECCIÓN DEL UMBRAL DE SUBTENSIÓN EN FUNCIÓN DE LA TENSIÓN DE ALIMENTACIÓN (3 TENSIONES: ? 370 VDC, ? 300 VDC Y ? 80 VDC) SELECCIONABLE A TRAVÉS DE LOS DIP-SWITCH
SELECCIÓN DEL TIEMPO DE PRECARGA DE LOS CONDENSADORES DE NIVELACIÓN (5 VECES, DE 2 A 18 SEGUNDOS ± 15%), SELECCIONABLE MEDIANTE DIP-SWITCHES
SELECCIÓN DE LA FRECUENCIA DE RED DE ALIMENTACIÓN: 50 Ó 60 HZ
HABILITACIÓN, MEDIANTE LA REGLETA DE BORNES, DEL RETARDO DE PRECARGA.
ENTRADAS/SALIDAS
» SALIDAS DE RELÉ: 1 CONTACTO OK DEL VARIADOR (NORMALMENTE ABIERTO, CERRADO DESPUÉS DE LA PRECARGA)
» 2 SALIDAS DIGITALES: SEÑAL MLP (SUMA DE LA PRECARGA Y DEL UMBRAL DE SUBTENSIÓN CONFIGURADO) Y SEÑAL ML (CONTROL DE TENSIÓN DE RED).

FUNCIONES DE PROTECCIÓN
APERTURA DEL RELÉ OK EN CASO DE:
– SOBRETEMPERATURA
– PÉRDIDA DE ALIMENTACIÓN EN LA TARJETA DE REGULACIÓN (±15V)
– PÉRDIDA DE ALIMENTACIÓN
VOLTAJE DE SALIDA DEL DC LINK (V) : 1,35 x ULN
DIMENSIONES (L x A x P- mm):
311 mm * 388 mm * 270 mm
PESO 30 KG
