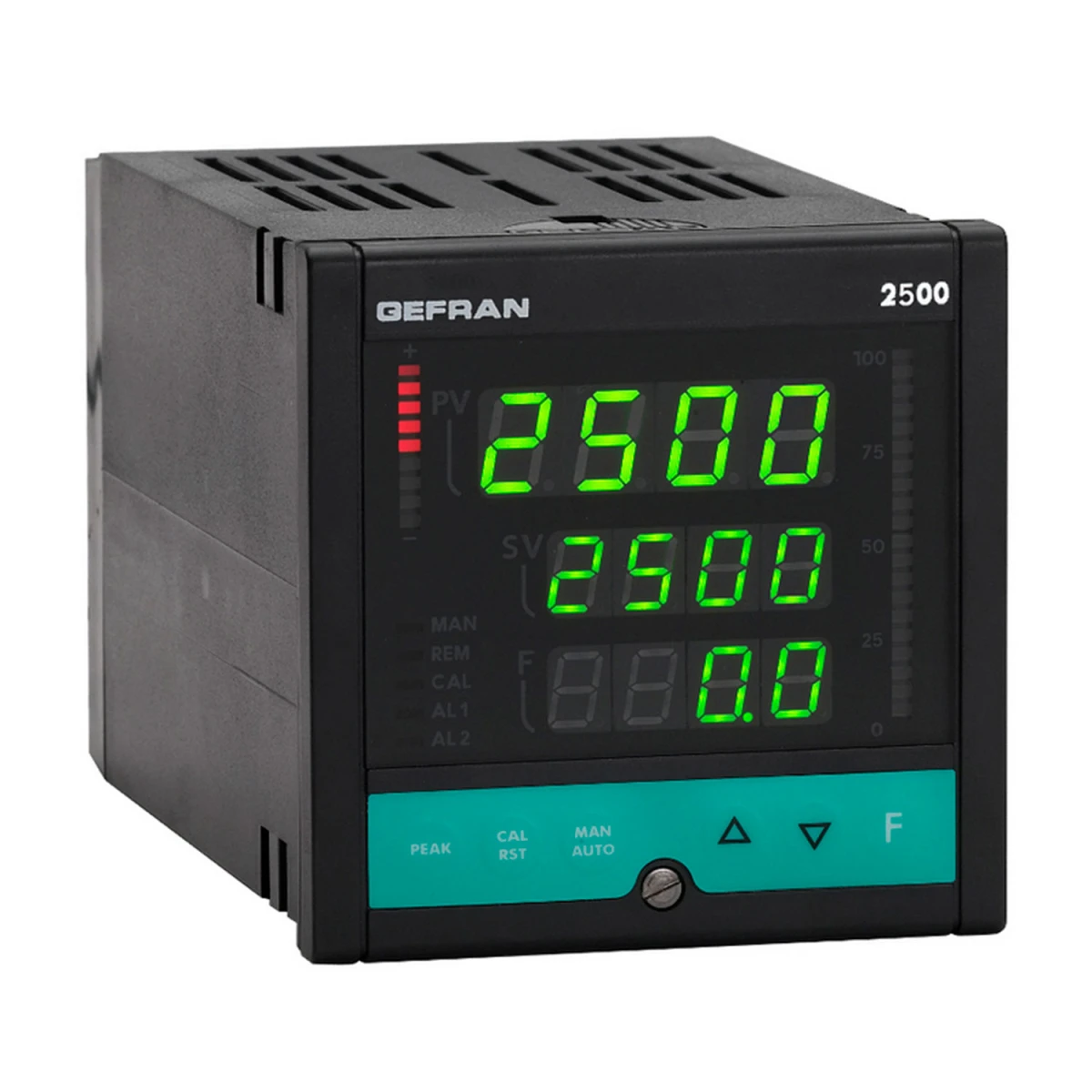

CONTROLADOR CONFIGURABLE 2500-0-0-0-0-2-1

Controlador de microprocesador de un lazo, formato 96 x 96 (1/4 DIN), apropiado para procesos con alta velocidad de variación. Gracias a sus funciones ampliadas y hardware y software configurables, proporciona una elevada flexibilidad aplicativa en sistemas que controlan y monitorizan presión, fuerza, temperatura y presión diferencial, pudiendo adquirir hasta 4 variables.

Dispone de dos entradas analógicas principales, configurables para galga extensométrica / potenciómetro / señal lineal / TC / RTD (una de ellas opcional) y dos entradas analógicas auxiliares para señales lineales (por ejemplo, funciones de consigna remota y entrada de referencia de velocidad de línea). Para el control se dispone de dos salidas analógicas aisladas (una de ellas opcional). La interfaz del operador, con un nivel de protección IP54 (IP65 con cubierta protectora) está equipada con un teclado de 6 teclas suaves al tacto, triple pantalla de 5 dígitos (una de ellas de 2 colores) y dos gráficos de barras con función configurable.

Características generales

• Doble entrada configurable para galga extensométrica / potenciómetro / señal lineal / TC / RTD.
• Dos entradas analógicas auxiliares.
• Medición diferencial.
• Alta precisión: 0,1 % f.s. ± 1 dígito.
• Calibración automática para 6 hilos de 6 hilos.
• Alimentación del transmisor y de la sonda de galga extensométrica.
• Controles PID con 8 conjuntos de parámetros seleccionables.
• 4 alarmas configurables, función a prueba de fallos.
• hasta 3 salidas analógicas aisladas para control y retransmisión.
• 4 entradas digitales.
• 4 salidas de relé con función configurable.
• Ampliación con 4 entradas y/o salidas digitales configurables.
• Interfaz de comunicación serie:- RS485/RS 232 protocolo MODBUS RTU (opcional)- Profibus DP Esclavo (opcional).
• Panel frontal con tres displays de 5 dígitos y dos gráficos de barras.

Especificaciones del producto

CONTROLADOR CONFIGURABLE 2500-0-0-0-0-2-1

• Modelo: 2500
• 2nd Entrada Principal: Ninguna
• Digital Auxiliar I/Os (5…8): Ninguna
• Salida de Control 2: Ninguna
• Salida de Retransmisión: Ninguna
• Comunicación Digital: RS485
• Alimentación: 100…240VAC/DC

Descargas

Descarga hoja técnica CONTROLADOR GEFRAN 2500
