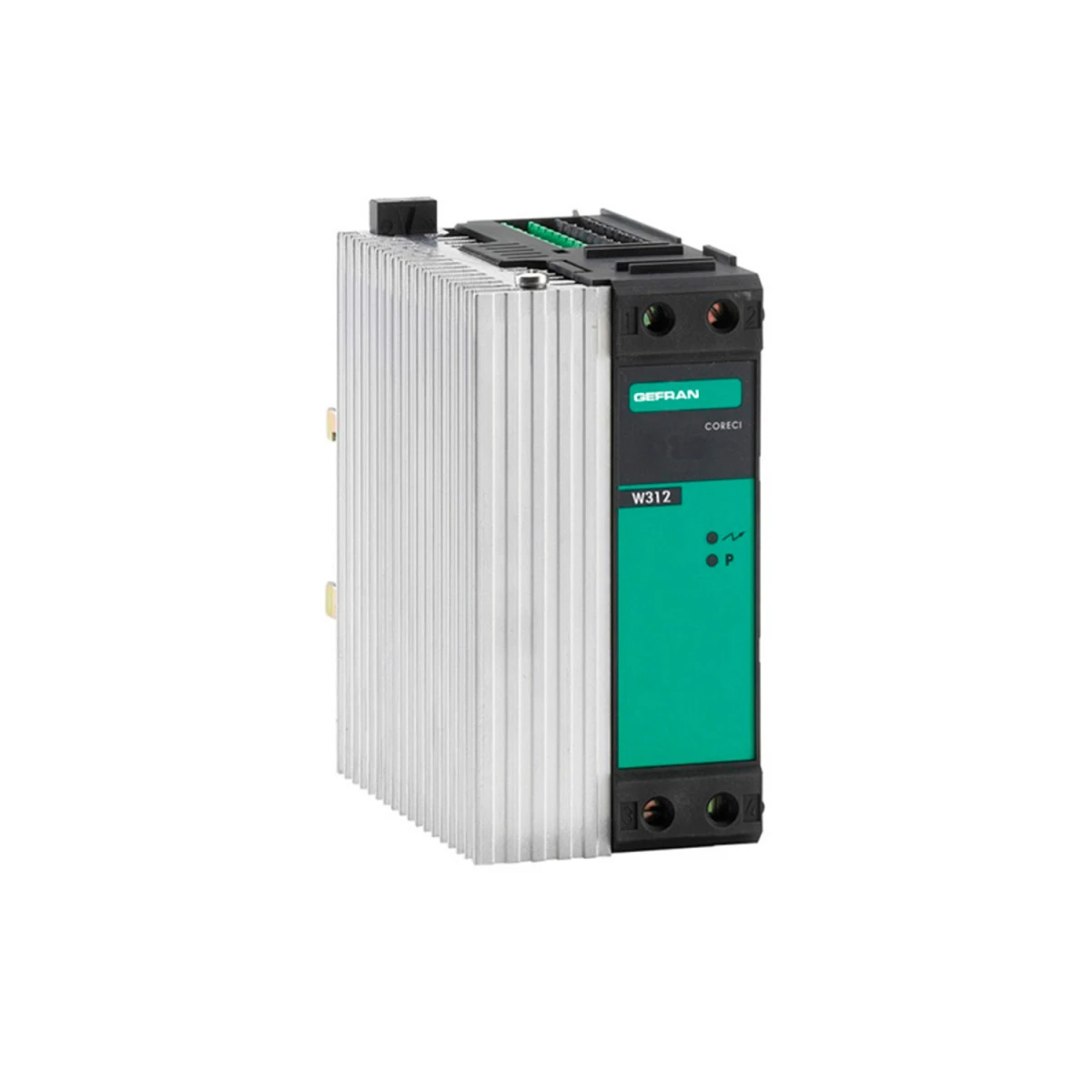

CONTROLADOR DE POTENCIA W312-040-660-2-020-B37

Descripción

Los controladores de potencia por tiristores «WATTCOR W312» están diseñados para controlar

– cargas resistivas estándar con un coeficiente de temperatura bajo,
– calentadores infrarrojos de onda corta.
– Cargas inductivas, primarios de transformadores.

Se pueden utilizar en los siguientes casos:

Monofásicos: conexión de la carga y del instrumento entre 2 fases o entre una fase y el Neutro.

Trifásico: utilización de tres W312 en triángulo abierto o en estrella conectados con neutro.

La serie W312 está diseñada sobre la base de una arquitectura común, cuyas dimensiones están definidas por las cinco especificaciones de carga de corriente diferentes para una temperatura ambiente de 50°C. El circuito de potencia se ha diseñado para funcionar en una amplia gama de tensiones.
La tensión de trabajo puede variar desde un mínimo de 24Vac hasta un máximo de 660Vac (rango máx. 20….725Vac). El principio de funcionamiento es el disparo por ángulo de fase. Con este tipo de encendido, el control de la potencia de carga se realiza cortando las semiondas individuales.

Características generales

• Entrada de señal analógica/potenciométrica/lógica control.
• Conmutación de ángulo de fase.
• Doble tiristor antiparalelo tiristor (SCR).
• Entrada de inhibidor de conducción.
• Indicadores LED.
• Protecciones MOV (varistor).
• Instalación en barra DIN y panel frontal.
• Arranque suave.

Especificaciones del producto

CONTROLADOR DE POTENCIA W312-40-660-2-020-B37

• Modelo: W312
• Corriente Nominal: 40Aac
• Voltaje Nominal: 660Vac
• Tipo de Entrada: 0-10 Vdc Standard
• Alimentador Auxiliar: 230Va.c. 50Hz
