INDICADOR-INTERCEPTADOR 40B-96-5-10-RR-R0-0-0-1

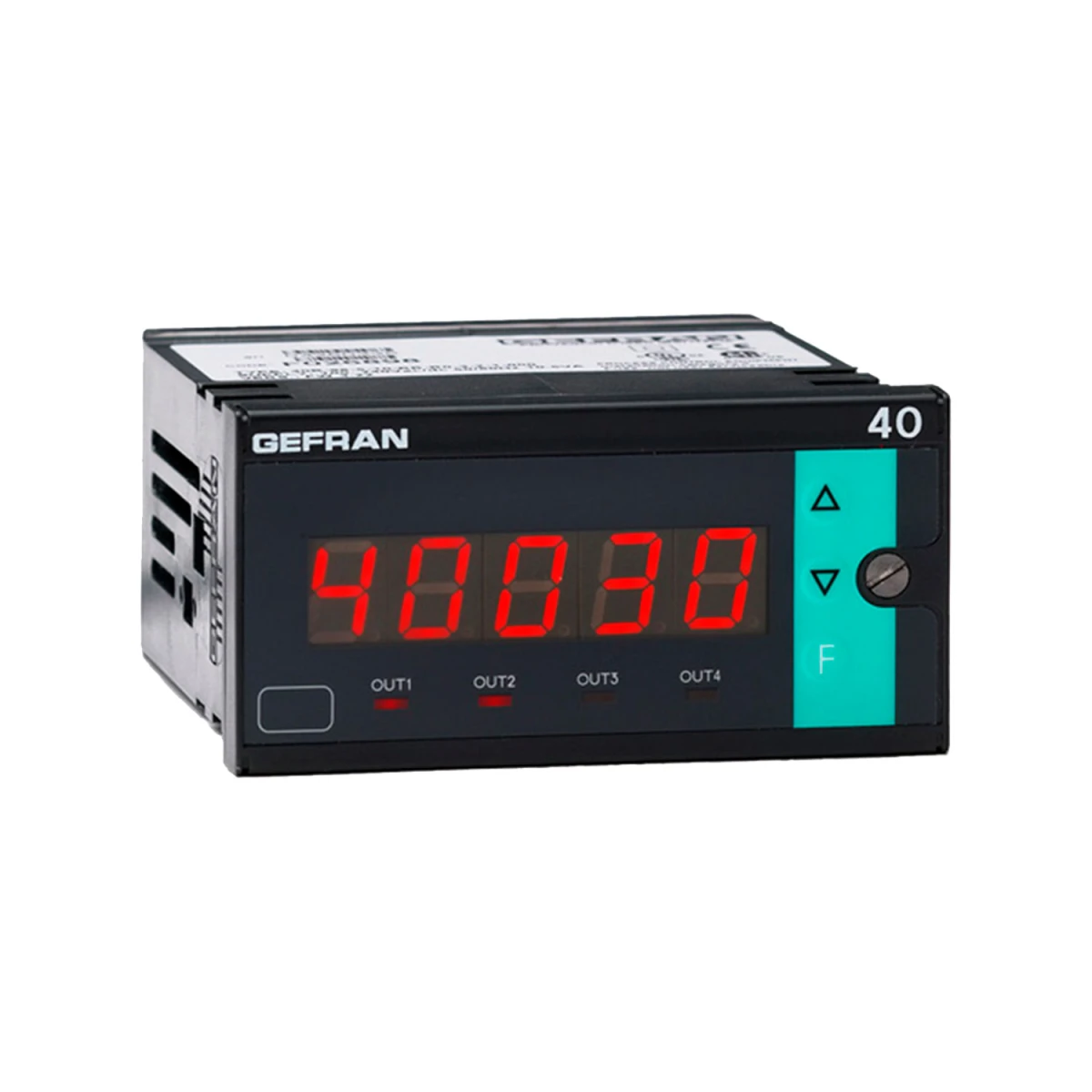

Formatos 96×48 (1/8 DIN) fabricados con SMT. Los instrumentos disponen de una placa frontal de membrana de lexan (garantizada IP65) con 3 teclas, un display de 5 dígitos y 4 LED indicadores de los estados de salida. La señal de entrada puede seleccionarse entre una amplia gama de sensores:

Potenciómetro (mínimo 100W)
Célula de carga con sensibilidad autorregulable entre 1,5 y 3,3mV/V
Sensor de presión extensométrico
La selección se realiza mediante las teclas de la placa frontal.

Dispone de una entrada digital (24Vdc/5mA) para reset, hold, flash, gestión de picos o liberación de latch. Los instrumentos disponen de un máximo de 4 salidas que pueden ser relés mecánicos o salidas lógicas. Una salida de 0/4 a 20mA (máx. 500W) está disponible para retransmitir la señal de entrada medida. La salida de retransmisión, la entrada digital y la tercera salida son opciones disponibles simultáneamente.

Por último, se puede instalar un triac para accionar cargas resistivas hasta un máximo de 1A a 240V. La programación del aparato se facilita mediante la agrupación de los parámetros en bloques de funciones (CFG para la histéresis de alarma, Inp para las entradas, Out para las salidas…) y mediante un menú simplificado de introducción de datos. La configuración puede simplificarse aún más utilizando el kit de programación para PC compuesto por un cable de conexión y un programa de menú guía que funciona bajo Windows (ficha técnica cod. GF_eXpress). Un código de protección personal del software (protección por contraseña) configurable permite restringir los niveles de edición y visualización de los parámetros de configuración.

Características generales

• Entrada de galga extensométrica o potenciómetro configurable mediante placa frontal.
• Comprobación de la alimentación del sensor.
• Fácil de calibrar con autoajuste de sensibilidad.
• Protegido por un código personal.
• Configurable por enlace serie.
• Linealización interna para unidades técnicas.
• Etiquetas para las unidades físicas más comunes.
• Tiempo de muestreo e intervención de disparo programables entre 15 y 120 mseg con resolución entre 4000 y 30000 pasos.
• Retransmisión de la señal variable medida.
• 4 puntos de disparo, totalmente configurables desde la placa frontal.
• Calibración a 6 hilos.
• Versión para sensores magnetoestrictivos.

Especificaciones del producto

INDICADOR-INTERCEPTADOR 40B-96-5-10-RR-R0-0-0-1

• Modelo: 40B-96
• Nr. Dígitos: 5
• Alimentación del Transmisor: 10Vdc
• Salidas 1 y 2: Relé, Relé
• Salidas 3 y 4: Relé, Ninguna
• Entrada Digital/Salida de Retransmisión: Ninguna
• Línea Serial: Ninguna
• Alimentación: 100…240 Vac/dc

Descargas

Descarga hoja técnica INDICADOR GEFRAN 40B 96
