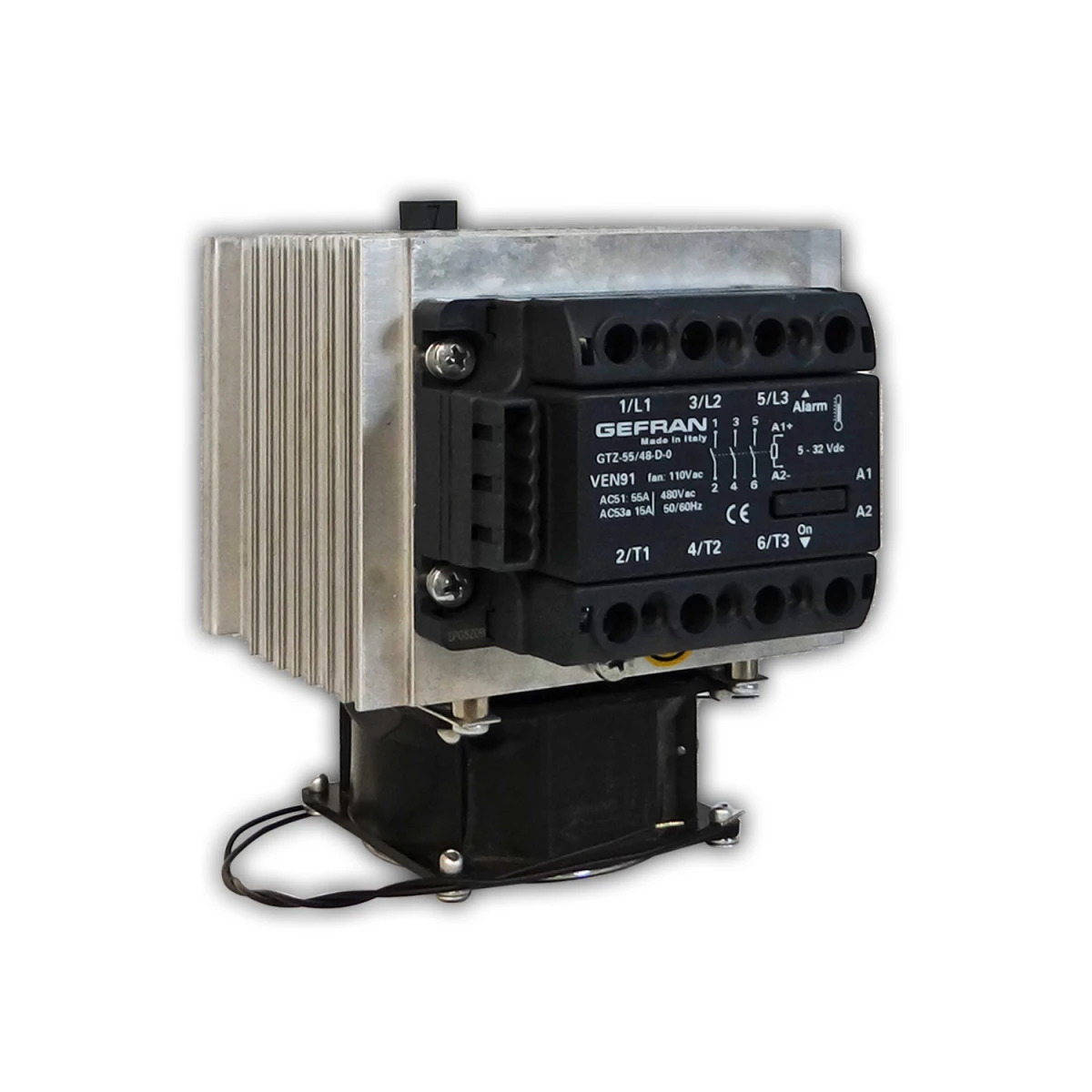

RELEVADOR DE ESTADO SOLIDO GTZ-55/48-D-0-VEN91

Unidad trifásica de estado sólido de potencia «paso por cero» para el control de cargas resistivas e inductivas, completa con disipador térmico de aluminio y conexión de guía DIN. Dispositivo integrado diseñado para aplicaciones industriales que exigen el control de altos niveles de potencia y conmutaciones frecuentes, con cargas de hasta 3 x 55A (AC51) a 400/480/600Vac. El control es de tipo lógico (VDC o VAC), señalizado por LEDs. Cada fase se controla mediante semiconductores. Los elementos constructivos, el especial proceso de fabricación y la nueva y robusta carcasa proporcionan una excelente fiabilidad y continuidad de servicio.

El aparato está dimensionado para un funcionamiento continuo a corriente nominal a una temperatura ambiente de 40°C. Todas las versiones están protegidas contra sobretensiones y sobretemperatura de la unión, con LED de señalización y salida de alarma de estado sólido (opcional). Existe una salida de alarma opcional para el diagnóstico de cargas interrumpidas.

Características Generales

• Entrada de control de señal lógica VDC/VAC.
• Relé de estado sólido de corriente alterna trifásica con disipador integrado.
• Conmutación de paso por cero.
• Corriente nominal trifásica 3×25/40/55A.
• Tensión nominal hasta 600VCArms.
• Protección térmica SCR integrada con señal LED.
• Salida de alarma opcional (para diagnóstico de carga interrumpida o sobretemperatura del SCR).
• Optoaislamiento (entrada/salida) 4000Vrms.
• Supresor de sobretensión integrado.
• Tensión no repetitiva hasta 1200Vp.
• Selección de componentes para funcionar a la corriente máxima declarada con temperatura ? 40°C.
• Montaje en barra DIN con enganche rápido.
• Conforme a las normas EN60947-4-3 y UL508.

Especificaciones del producto

RELEVADOR DE ESTADO SOLIDO GTZ-55/48-D-0-VEN-91

• Modelo: GTZ-55/48-D-0-VEN-91
• Corriente Nominal: 55Aac
• Voltaje Nominal: 480Vac
• Entrada: 5…32Vac/Vdc
• Opciones: Ninguna
• Ventilador: Ventilador 80x80x40 115V 14W
