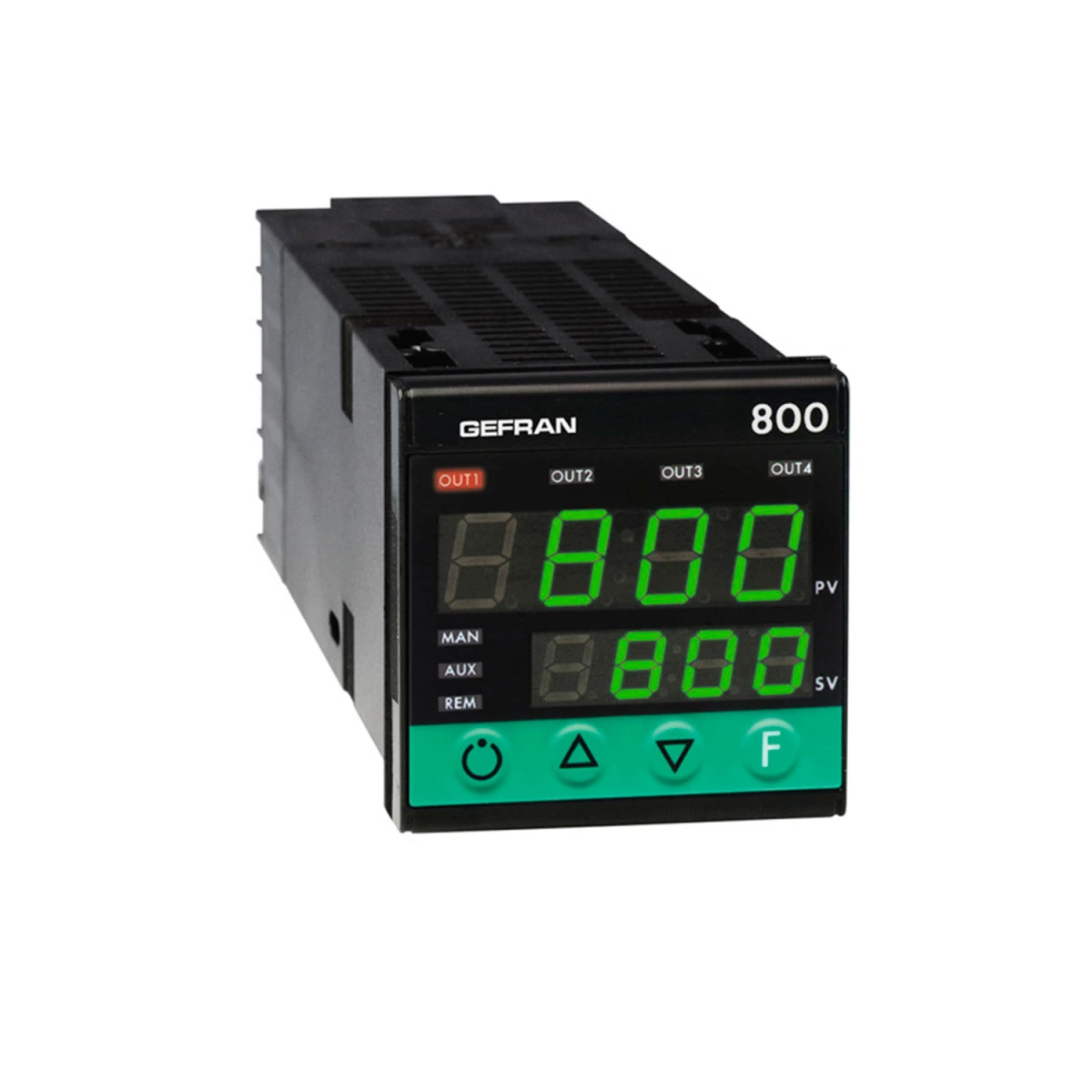

CONTROLADOR CONFIGURABLE 800-DD00-00021-000

Controladores de microprocesador, formato 48×48 (1/16 DIN) para los modelos 800 fabricados mediante SMT.
La familia 800 de controladores proporciona una interfaz de operador completa, protegida por una membrana Lexan que asegura el nivel de protección IP65 de la placa frontal, dispone de 4 teclas, dos displays LED verdes de 4 dígitos cada uno, 4 LED’s rojos indicadores de las 4 salidas lógicas o de relé, y otros 3 LED’s programables para indicar los distintos estados de funcionamiento del instrumento.
La entrada principal para la variable de proceso es universal y ofrece la posibilidad de conectar muchos tipos de sensores de entrada: termopar tipo J, K, R, S, T, B, E, N, Ni-Ni18Mo, L; termómetro de resistencia Pt100 de 3 hilos; termistor PTC; entradas lineales 0-50mV, 10-50mV, 2-10V, 0-10V, 0-20mA, 4-20mA, y potenciómetro, todas con la posibilidad de linealización personalizada que puede definirse mediante las teclas de la placa frontal.

Características generales

• Entrada universal configurable desde la placa frontal
• Precisión superior al 0.2% f.s.
• Dos salidas de control: relé, lógica o analógica con función Calor/Frío
• 3 alarmas configurables
• 2 salidas analógicas de retransmisión
• 2 entradas digitales con función configurable
• Entrada auxiliar para C.T. o punto de ajuste remoto
• Alarma de rotura de resistencias o cortocircuito de sonda
• Autoajuste, arranque suave, manual/automática, sin interrupciones, punto de ajuste, configuración local/remota
• Función multiset, rampa de ajuste, temporizador

Especificaciones del producto

• Modelo: 800
• Salida 1: Estática
• Salida 2: Estática
• Salida 3: Ninguna
• Salida 4: Ninguna
• Salida 5/Entrada Digital IN1, IN2/Alimentación del transmisor: Ninguna
• Entradas Auxiliares: Ninguna
• Comunicación digital: RS 485/ RS 232C
• Fuente de Alimentación: 100…240Vac/Vdc

Descargas

Descarga hoja técnica CONTROLADOR GEFRAN 800
