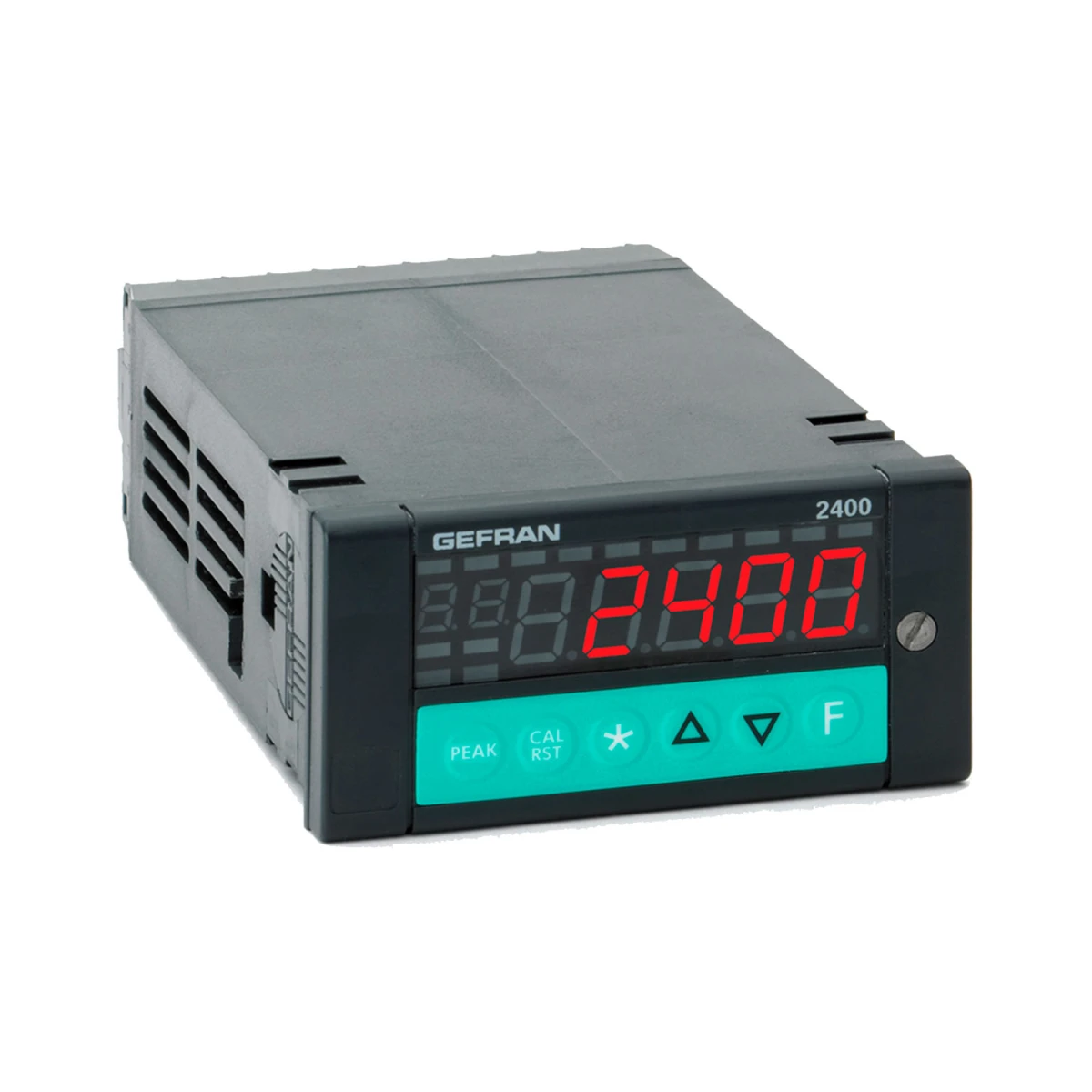

INDICADOR-UNIDAD DE ALARMA 2400-1-0-4R-P-0

Unidad de visualización / alarma rápida con microprocesador, formato 96 x 48 (1/8 DIN). Construido con tecnología SMT para una interfaz de operador extremadamente completa con nivel de protección IP54 (IP65 con cubierta protectora). El panel frontal dispone de teclado soft-touch de 6 teclas y display LED de 5 dígitos de variable de proceso y parámetros. El instrumento es apropiado para la adquisición de señales con alta velocidad de variación. Dispone de dos entradas analógicas principales para numerosas aplicaciones, incluidas las medidas diferenciales. Las entradas son configurables desde el teclado y aceptan señales lineales estándar (y señales linealizadas personalizadas), así como señales de sondas de presión, células de carga, potenciómetros, TC, RTD.

Alarmas
4 (10) consignas totalmente configurables. Función «a prueba de fallos» seleccionable. Ampliación MD8 para sustituir las salidas 3 y 4, con 8 consignas adicionales.

Comunicación digital
El instrumento ofrece una interfaz serie RS485 2/4 hilos / RS232 opcional con protocolo MODBUS RTU para acceder a los parámetros del instrumento, o la opción Profibus DP (esclavo).

Configuración
El procedimiento de programación se ve facilitado por la estructura de menús, con varios niveles de configuración para una búsqueda de datos rápida y sencilla.

Características generales

• Doble entrada configurable para galga extensométrica / potenciómetro / señal lineal / TC / RT.
• Dos entradas analógicas auxiliares.
• Medición diferencial.
• Alta precisión: 0,1 % f.s. ±1 dígito.
• Alta velocidad de disparo.
• Calibración automática para galga extensométrica de 6 hilos.
• Alimentación del transmisor y de la sonda de galga extensométrica.
• Memoria: pico mín., pico máx., pico máx. – pico mín.
• 3 alarmas configurables, función a prueba de fallos.
• 2 entradas digitales.
• Hasta 4 salidas de relé/lógicas.
• Display de 5 dígitos.
• Interfaz de comunicación serie:- RS485/RS232 protocolo MODBUS RTU (opcional)- Profibus DP esclavo (opcional).
• Salida de retransmisión analógica aislada (opcional).

Especificaciones del producto

INDICADOR-UNIDAD DE ALARMA 2400-1-0-4R-P-0

• Modelo: 2400
• 2° Entrada Principal: Galga Extensómetrica/TC/RTD/Potenciómetro/Lineal
• Salida de Retransmisión: Ninguna
• Salidas: 4 Relés
• Comunicación dígital: Profibus DP (No disponible en presencia de la opción W)
• Alimentación: 20…27VAC/DC

Descargas

Descarga hoja técnica INDICADOR GEFRAN 2400
