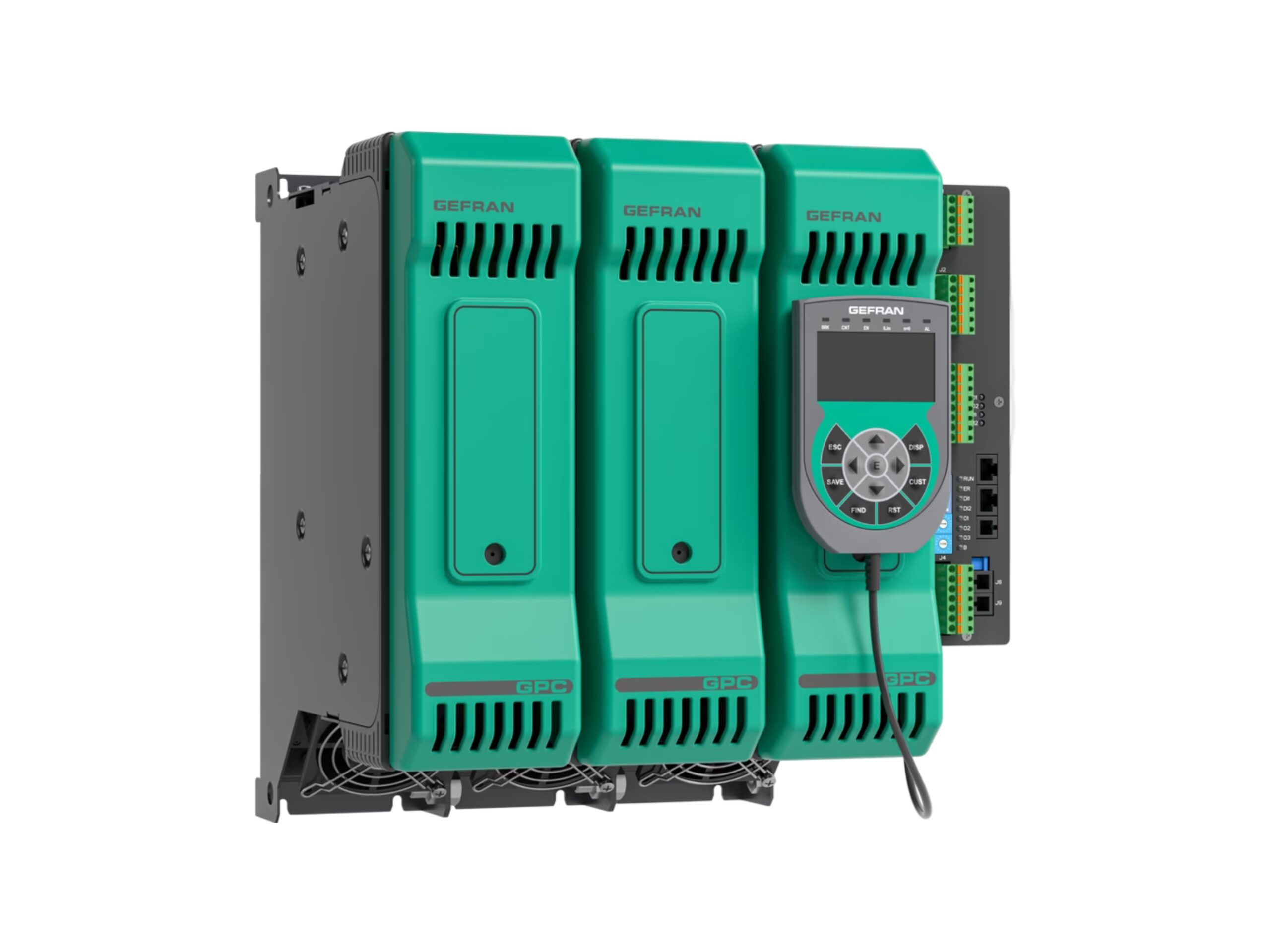

CONTROLADOR POTENCIA GPC-3PH-150-480-0-0-1-W-1-1-M

Descripción

La serie GPC de controladores de potencia eléctrica permite una gran flexibilidad de aplicación para todos los tamaños de corriente, desde 40 amperios hasta 600 amperios, en configuraciones monofásicas, bifásicas y trifásicas. Son ideales para el control preciso y estable de la temperatura en sistemas de calefacción industrial. Las funciones avanzadas de control de carga permiten gestionar resistencias lineales con un bajo de bajo coeficiente térmico, resistencias no lineales de alto coeficiente térmico, lámparas de infrarrojos y transformadores monofásicos y trifásicos simétricos y asimétricos.

La mecánica compacta, la facilidad de cableado con conexiones frontales y conectores enchufables y los sencillos métodos de configuración garantizan un ahorro considerable de espacio en el panel y de tiempo de instalación, sin renunciar a la robustez y a una considerable capacidad de diagnóstico.

Características generales

• Capacidades de corriente monofásica, bifásica y trifásica de 40 A a 600 A.
• Tensiones de funcionamiento 480 Vca, 600 Vca y 690 Vca.
• Modo de disparo configurable en «Paso por cero» (Ciclo fijo, Disparo en ráfaga, Medio ciclo simple) y «Ángulo de fase».
• Tres entradas de control analógicas configurables en Volt, mA, potenciómetro y digital «PWM» para el control del % de potencia.
• 4 entradas digitales, 3 de ellas configurables como entrada «PWM» para el control del % de potencia.
• Tres salidas analógicas de retransmisión configurables.
• Entradas opcionales de TA y TV externas.
• Soft_Start y límites de corriente RMS y pico.
• Retroalimentación V, V2, I, I2, P.
• Alarmas de carga total y parcial interrumpida con salidas de relé.
• Fusibles incorporados.
• Sensores de temperatura en terminales de potencia y entrada de aire de refrigeración.
• Bus de campo: PROFINET, Profibus, Modbus TCP/ RTU, Ethernet IP, EtherCAT, Canopen.
• Teclado y monitor de configuración.
• Herramienta de configuración para PC con asistente de configuración (SMART).
• Certificaciones CE, UL y homologaciones SCCR UL 508 100KA.

Especificaciones del producto

CONTROLADOR DE POTENCIA GPC-3PH-150-480-0-0-1-W-1-1-M

• Modelo: Módulo Tres Fases (Master + n. 2 Expanciones)
• Corriente Nominal: 150 Amperes
• Tensión Nominal: 480Vac
• Opciones de Control: Límite de Corriente
• Salida Auxiliar opz.: 3 salidas analógicas 12 bit, 0-10V retransmisión 4-20mA
• Diagnóstico y opciones de alarma: Alarma de rotura de carga parcial y total (HB) + Alarmas de diagnóstico
• Fusibles: Autónomo
• Puerto FIELDBUS 2 opz.Alimentación: Modbus RTU
