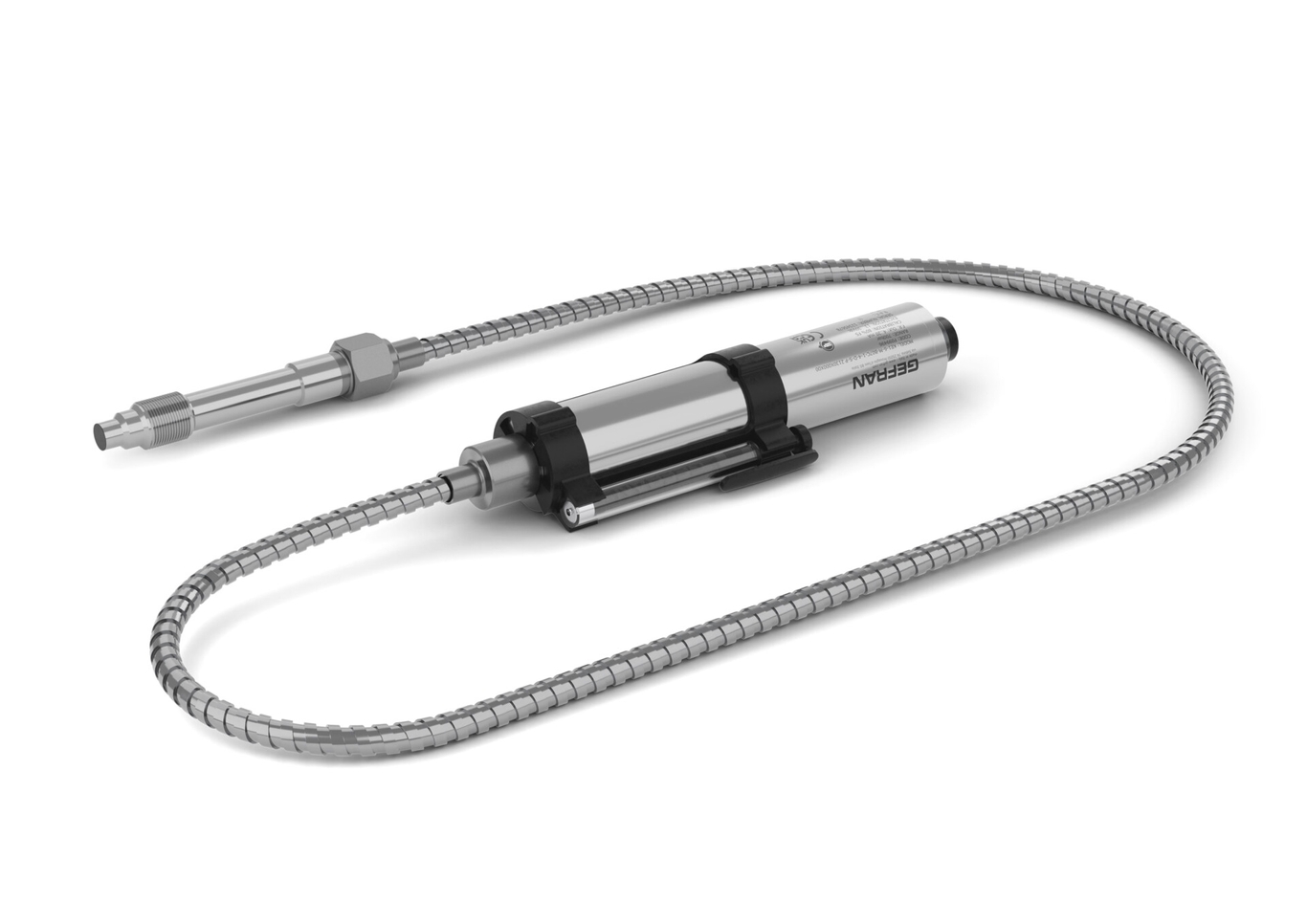

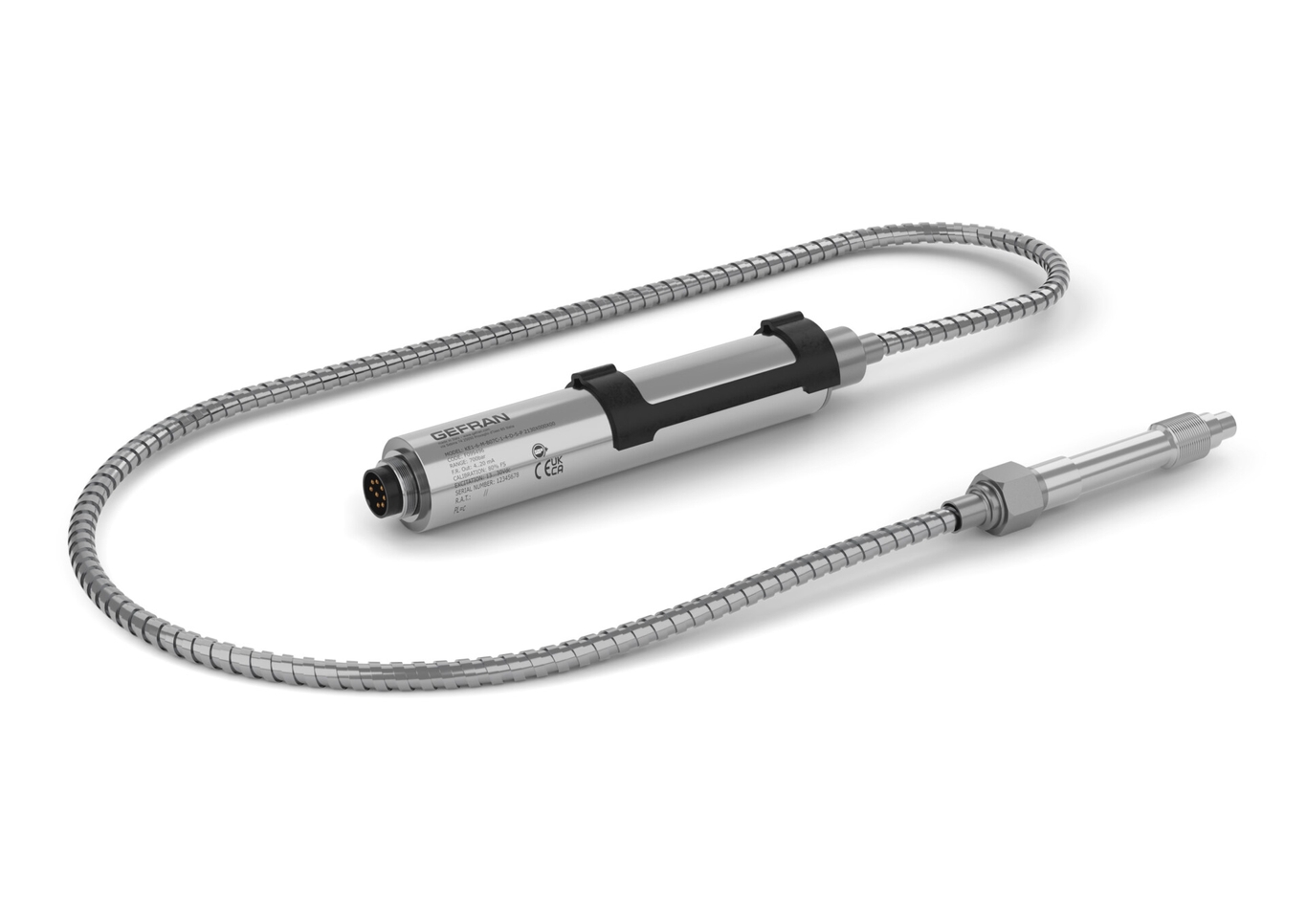

TRANSMISOR DE PRESION KE1-6-M-B05C-1-4-D-S-P 2130C

Descripción

La serie KE Performance Level “c” son sensores de presión para su uso en aplicaciones de alta temperatura en las que las temperaturas de proceso pueden alcanzar los 538°C (1000°F), como los polímeros de ingeniería de alta temperatura.

La serie K utiliza principios y construcción de presión de fusión estándar; la tecnología de detección de deformación es una banda extensométrica de lámina adherida.

Se utiliza una mezcla casi incompresible de sodio y potasio (es decir, NaK) para la transmisión de la presión.

El NaK es una sustancia segura reconocida por la FDA (GRAS).

Características Generales

• Rangos de presión de:
0-17 a 0-1000 bar / 0-250 a 0-15000 psi
• Precisión: < ±0,25% FSO (H); < ±0,5% FSO (M).
• El sistema de transmisión hidráulica de la señal de presión garantiza la estabilidad a la temperatura de trabajo (NaK). Líquido conforme a la Directiva RoHS. El NaK está definido como sustancia segura (GRAS).
• Cantidad de NaK contenida por modelo: Serie KE0 (30mm³) [0.00183 in³], KE1, KE2, KE3 (40mm³) [0.00244 in³]
• Roscas estándar 1/2-20UNF, M18x1,5; otros tipos disponibles bajo pedido.
• Función Autocero a bordo / opción externa.
• Diafragma de Inconel 718 con revestimiento GTP+ para temperaturas de hasta 538°C (1000°F).
• Diafragma 15-5 PH con revestimiento GTP+ para temperaturas de hasta 400°C (750°F).
• Diafragma Hastelloy C276 para temperaturas de hasta 300°C (570°F).
• Diafragma corrugado 17-7 PH con revestimiento GTP+ para rangos inferiores a 100bar 1500psi hasta 400°C (750°F).
• Material del vástago 17-4 PH.

GTP+ (protección avanzada) Revestimiento de alta resistencia a la corrosión, la abrasión y las altas temperaturas

Especificaciones del producto

TRANSMISOR DE PRESION KE1-6-M-B05C-1-4-D-S-P 2130C000X00

• Señal de Salida: 4…20mA
• Versión: Vástago Rigido + Flexible
• Conector: 6 PIN
• Clase de Precisión: 0.5% FSO
• Rango de Medición: 500 BAR
• Rosca: 1/2-20 UNF
• Longitud Rigida del Soporte: 153 mm 6″
• Longitud del Vástago Flexible: 457 mm 18″
• Contacto de Diafragma: 15-5 PH (400º C)
• Nivel de Rendimiento: “C”
• Versión de Relé de Salida (Umbral de Activación): 90%FS
